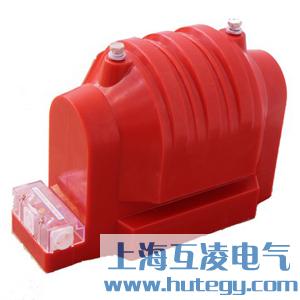

JDZ9-3Q电压互感器

  • JDZ9-3Q电压互感器

  • 产品名称:JDZ9-3Q电压互感器
  • 型号:JDZ9-3Q
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • JDZ9-3Q电压互感器价格下载 JDZ9-3Q电压互感器参数说明下载
  • 订货方案:
  • 1、提供接线方案图、用途和系统图、额定电压、额定电流等
  • 2、控制、测量及保护功能以及其他闭锁和自动装置的要求。
  • 3、互感器使用在特殊环境条件时,应在订货时详细说明。
  • 4、需要其它或超出附件、备件时应提出种类和数量。
  • 产品详情

    使用环境

    1、环境温度:最高温度45℃,平均温度不超过30℃,最低温度:-45℃。
    2、海拔高度不超过1000M(超过请著明)
    3、接地方式:中性点非有效接地系统
    4、大气条件:无严重污染

    结构简介

    电压互感器JDZ9-3Q为全封闭结构,采用户内环氧树脂真空浇注而成,具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群,表面爬电距离大,二次出现端子加有金属保护罩密封,防雨、防尘、耐腐蚀,是老式油浸产品的理想替代品。

    JDZ9-3Q电压互感器参数

    1、额定绝缘水平:3.6/25/40KV
    2、负荷的功率因数:cosφ=0.8(滞后)
    3、表面爬电距离:
    4、产品标准:GB1208-2006《电磁式电压互感器》

    型号 额定电压比(V) 额定二次输出(VA) 极限输出(VA) 额定绝缘水平(KV)
    0.2 0.5 1级 3级 0.2/0.2
    0.2/0.5
    0.5/0.5 6P
    JDZ9-3Q 3000/100 40 100 200 240 / / / 500 3.6/25/40

    电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。

    JDZ9-3Q电压互感器接线图


    • 产品名称:
    • JDZ9-3Q电压互感器


    • 型号:
    • JDZ9-3Q

    本公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的专业化企业,是国家电流互感器、电压互感器、零序电流互感器、限流电抗器及放电线圈的主要生产厂家之一。欢迎来电咨询订购。
