JSZV1-6R电压互感器

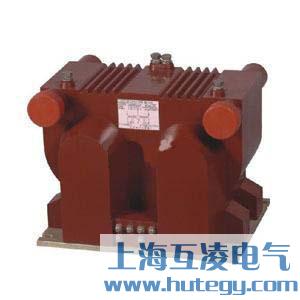

  • JSZV1-6R电压互感器

  • 产品名称:JSZV1-6R电压互感器
  • 型号:JSZV1-6R
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • JSZV1-6R电压互感器价格下载 JSZV1-6R电压互感器参数说明下载
  • 订货方案:
  • 1、提供接线方案图、用途和系统图、额定电压、额定电流等
  • 2、控制、测量及保护功能以及其他闭锁和自动装置的要求。
  • 3、互感器使用在特殊环境条件时,应在订货时详细说明。
  • 4、需要其它或超出附件、备件时应提出种类和数量。
  • 产品详情

    概述

    本型号电压互感器为户内式环氧树脂浇注全封闭式产品,适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中作电压、电能测量和继电保护用。

    技术表

    产品型号

    额定电压比

    准确级及额定输出

    极限输出 VA

    额定绝缘水平

    熔断器型号
    0.2 0.5 0.2/0.2 0.5/0.5
    JSZV1-3R
    JSZV1-6R
    3/0.1 30 80     800 12/42/75 XRNP□-12
    0.3A
    6/0.1
    10/0.1     20/60 60/60

    电压互感器(Potential transformer 简称PT,也简称TV)和变压器很相像,都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能,因此容量很大,一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的,主要是用来给测量仪表和继电保护装置供电,用来测量线路的电压、功率和电能,或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器,因此电压互感器的容量很小,一般都只有几伏安、几十伏安,最大也不超过一千伏安。

    JSZV1-6R电压互感器说明书

    JSZV1-6R电压互感器接线图


    • 产品名称:
    • JSZV1-6R电压互感器


    • 型号:
    • JSZV1-6R

    本公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的专业化企业,是国家电流互感器、电压互感器、零序电流互感器、限流电抗器及放电线圈的主要生产厂家之一。欢迎来电咨询订购。
