产品名称：LMK1-0.66电流互感器

型号：LMK1-0.66

品牌：上海互凌

座机：021-31263351

企业QQ：919107474

温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。

订货方案：

1、提供接线方案图、用途和系统图、额定电压、额定电流等

2、控制、测量及保护功能以及其他闭锁和自动装置的要求。

3、互感器使用在特殊环境条件时，应在订货时详细说明。

4、需要其它或超出附件、备件时应提出种类和数量。

产品详情

　　摘要，LMK1-0.66电流互感器为户内型电流互感器，适用于频率为50Hz或60Hz，额定电压为0.66kV及以下的线路。其用途是给测量仪器、仪表或继电保护、控制装置传递信息，并使测量、保护和控制装置与高电压相隔离。产品符合GB1208-2006《电流互感器》标准。

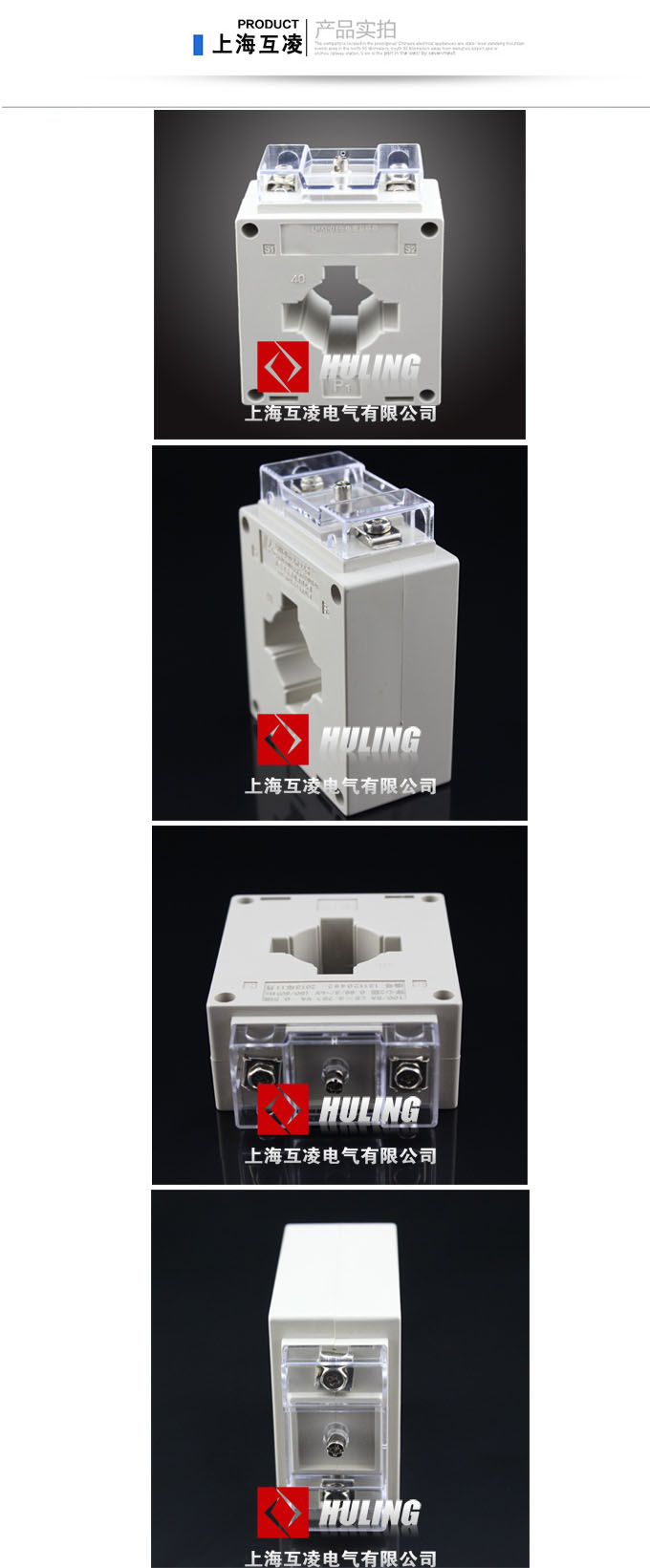

产品实物图：

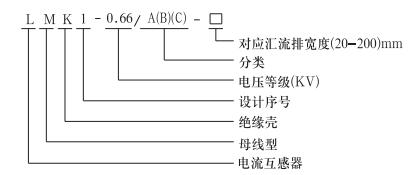

　　一、LMK1-0.66型号含义（LMK1-0.66A电流互感器/LMK1-0.66B电流互感器）

　　L-电“流”互感器；K塑料外"壳“绝缘；M贯穿”母“线式；1，2为设计序号

　　A/B分类：

　　1.A为方圆型，既可穿越电缆，也可穿越汇流排，一般作监控用。

　　2.B为卧式方孔型，可穿越1-3块汇流排，一般作监控用。

　　二、LMK1-0.66电流互感器概述

　　品种规格齐全，适用范围广，适用于一次电流为5A于5000A，1A至4000A的全部规格（包抱非标规格）。二次电流有5A或1A两种，设计不同窗口各类可与任何汇流排及电缆对应使用。

　　三、LMK1-0.66电流互感器优点

　　1.外形设计美观、合理。

　　2.与国类产品相比，体积小、重量轻、容量大、精度高，符合电控设计紧凑化趋向的要求。

　　3.安全、阻燃、表面无一处带电，壳体由进口阻燃材料高压注塑成型，强度高且不燃烧。

　　4.坚固、耐用，整个产品为全封闭型，有耐温、防潮、防振、防污、防盐雾、防窃电等特点。

　　四、使用范围

　　1.工作电压≤0.66KV

　　2.额定频率50-60HZ

　　3.海拔高度不超过1000M

　　4.周围介质温度为-50C~+400C

　　5.空气相对温度不超过85%

　　6，用于没有雨雪直接侵袭，无严重污染，无爆炸无剧烈震动、无腐蚀金属和破坏绝缘的尘埃或蒸汽的场所。

　　五、LMK1-0.66电流互感器说明书

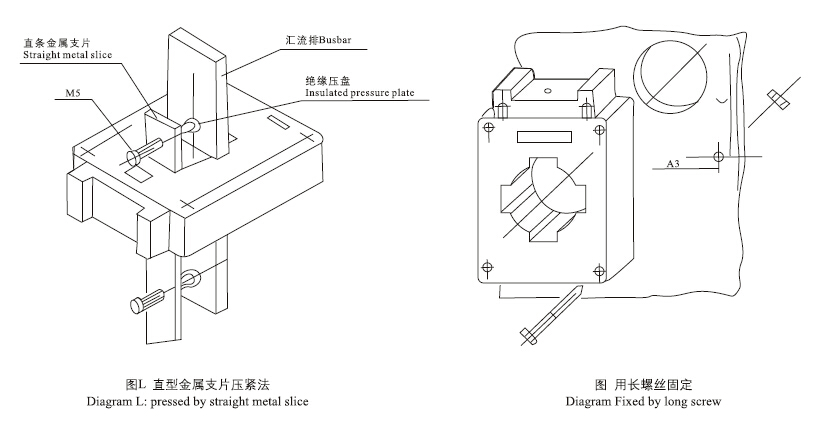

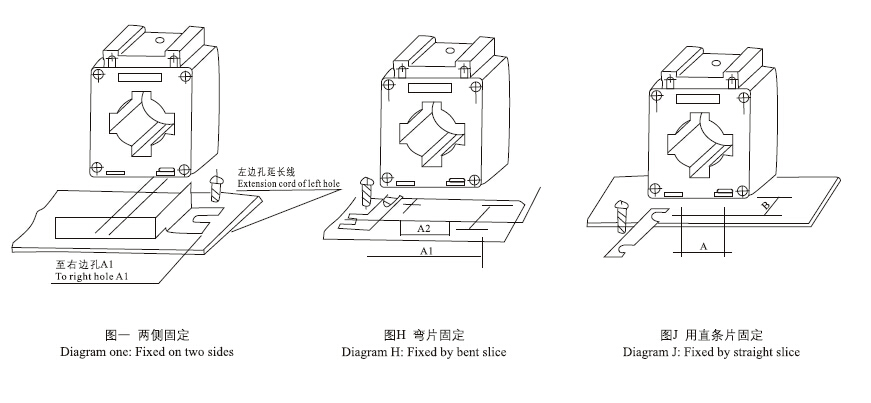

　　1.根据一次电流及母线截面等参数选取对应的规格。一次导线（一次线圈）穿越CT窗孔，卸下CT顶部接线罩壳，支掉引线垫片，二次线引出后罩壳复位，计量电能用的可利用固定螺丝和罩壳上小孔加封铅印，以防窃电。

　　2.产品极性表示，P1表示一次线圈的极性端，S1表示P1的同名端，S2表示P2的同名端。

　　六、LMK1-0.66电流互感器技术参数

型号	额定电流比	汇流排截面	根数	额定负截	精度等级	最高工作电压	穿心匝数	窗口尺寸	安装方式

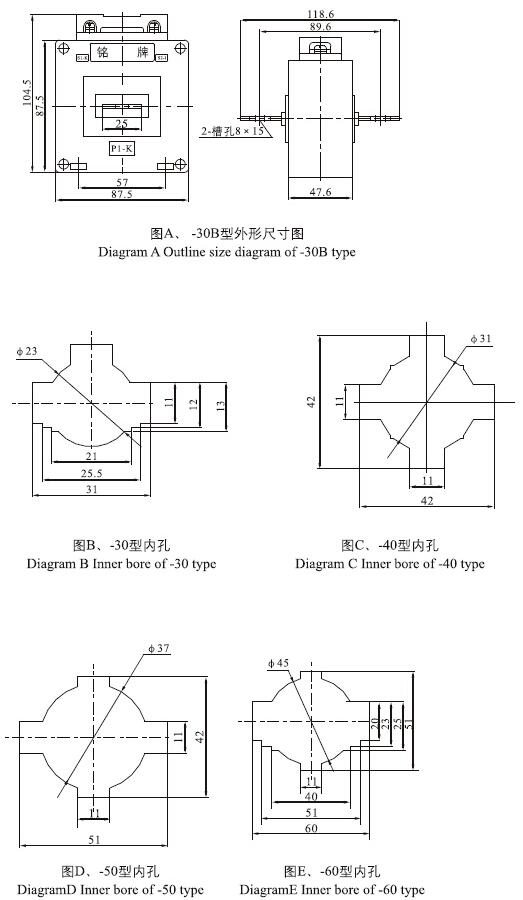

LMK1-0.66B实心	30/5-150/5	25×3		5-10	0.5	660		图A	图H、I、J、K
LMK1-0.66A-30	15/5			2.5	1	660	10	图B	图H、I、J、K
	20/5			2.5	1	660	5		图H、I、J、K
	30/5			2.5	1	660	5		图H、I、J、K
	40/5			2.5	1	660	5		图H、I、J、K
	50/5			2.5	1	660	2		图H、I、J、K、L
	75/5		1	2.5	1	660	1		图H、I、J、K、L
	100/5	30×10	1	2.5	1	660	1		图H、I、J、K、L
	150/5	30×10	1	5	0.5	660	1		图H、I、J、K、L
	200/5	30×10	1	5	0.5	660	1		图H、I、J、K、L
	250/5	30×10	1	5	0.5	660	1		图H、I、J、K、L
	300/5	30×10	1	5	0.5	660	1		图H、I、J、K、L
LMK1-0.66A-40	100/5	40×10	1	2.5	1	660	1	图C	图H、I、J、K、L
	150/5	40×10	1	2.5	1	660	1		图H、I、J、K、L
	200/5	40×10	1	5	1	660	1		图H、I、J、K、L
	250/5	40×10	1	5	1	660	1		图H、I、J、K、L
	300/5	40×10	1	5	0.5	660	1		图H、I、J、K、L
	400/5	40×10	1	5	0.2	660	1		图H、I、J、K、L
	500/5	40×10	1	10	0.2	660	1		图H、I、J、K、L
	600/5	40×10	1	10	0.2	660	1		图H、I、J、K、L
LMK1-0.66A-50	300/5	50×10	1-2	5	0.5	660	1	图D	图H、I、J、K、L
	400/5	50×10	1-2	5	0.5	660	1		图H、I、J、K、L
	500/5	50×10	1-2	10	0.2	660	1		图H、I、J、K、L
	600/5	50×10	1-2	10	0.2	660	1		图H、I、J、K、L
LMK1-0.66A-60	400/5	30×10 60×6	1-2	5	0.5	660	1	图E	图H、I、J、K、L
	500/5	30×10 60×6	1-2	10	0.5	660	1		图H、I、J、K、L
	600/5	30×10 60×6	1-2	10	0.2	660	1		图H、I、J、K、L
	750/5	30×10 60×6	1-2	10	0.2	660	1		图H、I、J、K、L
	800/5	30×10 60×6	1-2	10	0.2	660	1		图H、I、J、K、L
	1000/5	30×10 60×6	1-2	15	0.2	660	1		图H、I、J、K、L
	1200/5	30×10 60×6	1-2	20	0.2	660	1		图H、I、J、K、L
	1500/5	30×10 60×6	1-2	20	0.2	660	1		图H、I、J、K、L
	2000/5	30×10 60×6	1-2	30	0.2	660	1		图H、I、J、K、L

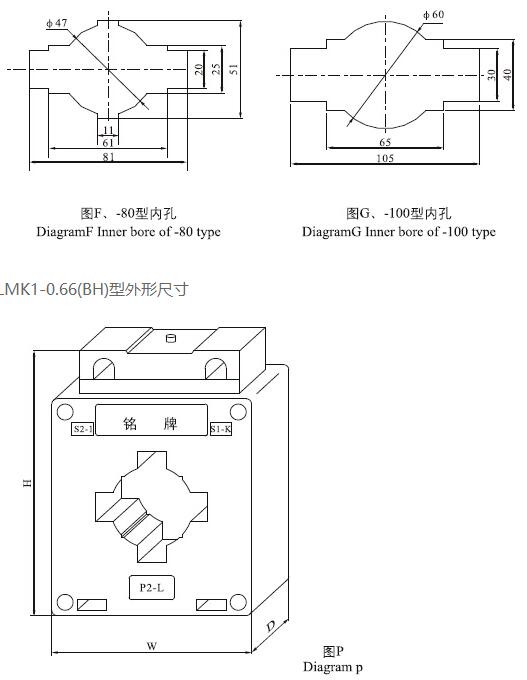

LMK1-0.66A-80	600/5	80×10 60×10	1-2	5	0.5	660	1	图F	图H、I、J、K、L
	750/5	80×10 60×10	1-2	5	0.5	660	1		图H、I、J、K、L
	800/5	80×10 60×10	1-2	10	0.5	660	1		图H、I、J、K、L
	1000/5	80×10 60×10	1-2	15	0.2	660	1		图H、I、J、K、L
	1200/5	80×10 60×10	1-2	15	0.2	660	1		图H、I、J、K、L
	1500/5	80×10 60×10	1-2	15	0.2	660	1		图H、I、J、K、L
	2000/5	80×10 60×10	1-2	20	0.2	660	1		图H、I、J、K、L
	2500/5	80×10 60×10	1-2	20	0.2	660	1		图H、I、J、K、L
LMK1-0.66A-100	800/5	100×10 80×10	1-2	10	0.5	660	1	图G	图H、I、J、K、L
	1000/5	100×10 80×10	1-2	10	0.5	660	1		图H、I、J、K、L
	1200/5	100×10 80×10	1-2	20	0.2	660	1		图H、I、J、K、L
	1500/5	100×10 80×10	1-2	20	0.2	660	1		图H、I、J、K、L
	2000/5	100×10 80×10	1-2	20	0.2	660	1		图H、I、J、K、L
	2500/5	100×10 80×10	1-2	20	0.2	660	1		图H、I、J、K、L
	3000/5	100×10 80×10	1-2	20	0.2	660	1		图H、I、J、K、L
