LMZJ1-0.5电流互感器

  • LMZJ1-0.5电流互感器

  • 产品名称:LMZJ1-0.5电流互感器
  • 型号:LMZJ1-0.5
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • LMZJ1-0.5电流互感器价格下载 LMZJ1-0.5电流互感器参数说明下载
  • 订货方案:
  • 1、提供接线方案图、用途和系统图、额定电压、额定电流等
  • 2、控制、测量及保护功能以及其他闭锁和自动装置的要求。
  • 3、互感器使用在特殊环境条件时,应在订货时详细说明。
  • 4、需要其它或超出附件、备件时应提出种类和数量。
  • 产品详情

    本页摘要

    本页有LZMJ1-0.5电流互感器的接线图,结构特征,接线方式,尺寸图的说明。

    LMZJ1-0.5型电流互感器主要用于户内,供额定电压为0.5kV及以下,额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用,产品为浇注式电流互感器,采用底板固定安装方法。

    符合标准:GB 1208。

    产品优点:

    1.使用寿命长。

    2.稳定,安全。

     3.耐高温,防污等级高。

    一、简介

    主要用于户准确级有0.2,0.50.2s,0.5s使用范围广,具有体积小,安全高,使用寿命长等功能,供额定电压为0.5kV及以下,额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用,产品为浇注式电流互感器.

    二、产品结构特征

    其安装方法采用底板固定安装方法本型互感器为浇注绝缘母线式,铁心(有超导磁材料普通导磁材料来满足不同的精度要求)上绕有二次绕组,下部有底座,供固定安装之用。

    三、安装环境

    1、安装地点的海拔不超过1000m;

    2、周围空气温度不超过+40。C,且其24h内的平均温度值不超过+35。C,周围空气温度的下限为-5。C;

    3、最高温度为+40。C时,空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度,最高不超过80%;

    4、安装在无爆炸及易燃的危险介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);

    5、安装地点无剧烈振动及颠簸,安装倾斜度不大于5°;

    6、安装地点不受阳光直接辐射,无雨雪侵袭及严重霉菌存在。

    四、参数



    型号 电流比(A) 穿心匝数(匝) 额定负荷(VA)
    0.2级 0.5级 0.5S级
    LMZJ1-0.5 30 5 5-3.75 5-3.75 5-3.75
    50 3 5-3.75 5-3.75 5-3.75
    75 2 5-3.75 5-3.75 5-3.75
    100 2 5-3.75 5-3.75 5-3.75
    150 1 5-3.75 5-3.75 5-3.75
    200 1 5-3.75 5-3.75 5-3.75
    250、300 1 5-3.75 5-3.75 5-3.75
    400、500 1 5-3.75 5-3.75 5-3.75
    600-1200 1 10-3.75 10-3.75 10-3.75
    1500-2500 1 15-3.75 15-3.75 15-3.75
    3000 1 20-3.75 20-3.75 20-3.75

    准确级 :0.5级 额定电压 :0.5KV 额定一次电流 :5-3000A 额定二次电流 :5A 额定负荷 :(见表1) 允许在110%额定电流下长期运行 二次绕组对地施加工频电压3KV历时1min无击穿闪络现象

    五、外形尺寸图

     LMZJ1-0.5电流互感器的彩参数图纸

    六、LMZJ1-0.5电流互感器安装

    1、普通电流互感器接线图



    实心式电流互感器的一次侧电流是从P1端子进入,从P2端子出来;即P1端子连接电源侧,P2端子连接负载侧。

    穿心式电流互感器接线与普通电流互感器类似,一次侧从互感器的P1面穿过,P2面出来,二次侧接线与普通互感器相同。



    电流互感器的二次侧电流从S1流出,进入电流表的正接线柱,电流表负接线柱出来后流入电流互感器二次端子S2,原则上要求S2端子接地。

    LMZJ1-0.5电流互感器接线图

    注:某些电流互感器一次标称,L1、L2,二次侧标称K1、K2。

    .实物示意图:

    实物接线图

    电流互感器接线总体分为四个接线方式:



    1.单台电流互感器接线图

    只能反映单相电流的情况,适用于需要测量一相电流的情况。

     单台电流互感器接线图

    单台电流互感器接线图



    2.三相完全星形接线和三角形接线形式电流互感器接线图

    三相电流互感器能够及时准确了解三相负荷的变化情况。

     三相完全星形电流互感器接线图



    三相完全星形电流互感器接线图



     三相完全角形电流互感器接线图

    三相完全角形电流互感器接线图



    3.两相不完全星形接线形式电流互感器接线图

    在实际工作中用得最多,但仅限于三相三线制系统。它节省了一台电流互感器,根据三相矢量和为零的原理,用A、C相的电流算出B相电流。

     两相不完全星形接线形式电流互感器接线图



    两相不完全星形接线形式电流互感器接线图



    4.两相差电流接线形式电流互感器接线图

    也仅用于三相三线制电路中,这种接线的优点是不但节省一块电流互感器,而且也可以用一块继电器反映三相电路中的各种相间短路故障,亦即用最少的继电器完成三相过电流保护,节省投资。



     两相差电流接线形式电流互感器接线图

    两相差电流接线形式电流互感器接线图



    5.其它接线方式



    5.1 原边串联、副边串联

    电流互感器原边串联、副边串联接线图如下所示,串联后效果:互感器变比不变,二次额定负荷增大一倍。



     电流互感器原边串联、副边串联接线图

    电流互感器原边串联、副边串联接线图



    5.2 原边串联、副边并联

    电流互感器原边串联、副边并联接线图如下所示,串并联后效果:互感器变比减小一倍,二次额定负荷增大一倍。

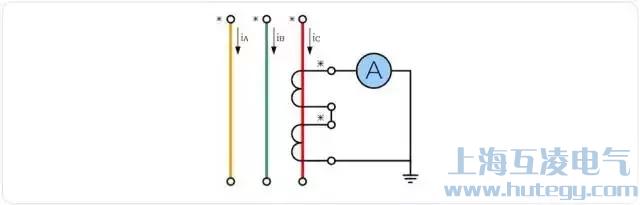

     电流互感器原边串联、副边并联接线图



    电流互感器原边串联、副边并联接线图



    5.3 原边并联、副边串联

    电流互感器原边并联、副边串联接线图如下所示,串并联后效果:互感器变比增大一倍,二次额定负荷增大一倍。



     电流互感器原边并联、副边串联接线图

    电流互感器原边并联、副边串联接线图

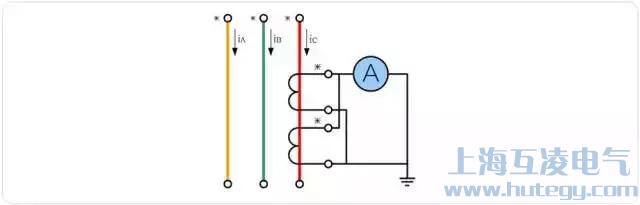

    5.4 原边并联、副边并联

    电流互感器原边并联、副边并联接线图如下所示,并联后效果:互感器变比不变,二次额定负荷增大一倍。



     电流互感器原边并联、副边并联接线图

    电流互感器原边并联、副边并联接线图

    lmzj1-0.5实物接线图图



    七、常规报价

     LMZJ1-0.5   300/5 0.5接    单价:35.00(面价)
