LXBK1-80零序电流互感器

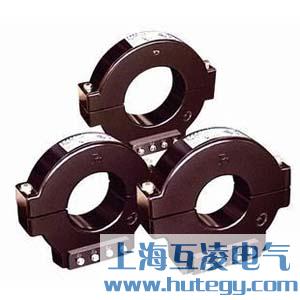

  • LXBK1-80零序电流互感器

  • 产品名称:LXBK1-80零序电流互感器
  • 型号:LXBK1-80
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • LXBK1-80零序电流互感器价格下载 LXBK1-80零序电流互感器参数说明下载
  • 订货方案:
  • 1、提供接线方案图、用途和系统图、额定电压、额定电流等
  • 2、控制、测量及保护功能以及其他闭锁和自动装置的要求。
  • 3、互感器使用在特殊环境条件时,应在订货时详细说明。
  • 4、需要其它或超出附件、备件时应提出种类和数量。
  • 产品详情

    概述

    LXBK1-80零序电流互感器为户内装置,是专门为35KV户内电缆头出线而设计的开合式电流互感器,作为额定频率50HZ或60HZ,额定电压6-35KV的电力系统中作继电保护用。

    简介

    LXBK1-80零序电流互感器为开合式。二次绕组及铁芯均浇注在聚脂树脂内。安装时可将互感器分为两半,中间窗孔供一次母线穿过,然后用螺栓拧紧。

    变比参数

    1.LXBK1-80零序电流互感器一次主绝缘由电缆保证,产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3 kV工频耐压。
    2. 额定二次电流:1A
    3. 额定一次电流、准确级及额定输出见表。

    额定一次电流 准确级 额定输出 (VA)
    50 10P10 1
    75 1.6
    100 2.5
    150 5
    200 5
    300 5
    400 5
    600 5

    安装

    ·整体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器。
    ·开口式互感器不受电缆敷设与否的限制,具体方法如下:
    (1)拆下互感器“K1ˊ”、“K2ˊ”的联接压片(圆形互感器无此项要求)。
    (2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下),互感器便分为两部分。
    (3)把互感器套在电缆上,将接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝),互感器两部分要对齐以免影响性能。
    (4)将联接片固定在“K1ˊ”、“K2ˊ”上(圆形互感器无此项要求)。
    (5)内孔﹥120mm的互感器如水平安装时,请加非导磁支架。


    • 产品名称:
    • LXBK1-80零序电流互感器


    • 型号:
    • LXBK1-80

    本公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的专业化企业,是国家电流互感器、电压互感器、零序电流互感器、限流电抗器及放电线圈的主要生产厂家之一。欢迎来电咨询订购。
