一、电压互感器的作用
总的的来说 电压互感器的作用是隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。
同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。
不同柜子中电压互感器的的作用
KYN28进线柜里面的电压互感器的作用
柜内是进线PT，其二线可以有二个作用：1、检测电源电缆有没有电；当作有压信号，给进线开关联锁和保护用。2、PT容量足够大时，加装UPS可以给全部高压柜作二次电源用。
一般只是起到检测和开关连锁保护用。至于交、直流操作电源都是由外部大的直流屏和交流电源箱供电的（一般大的配电所用，比较可靠可以加装UPS）！柜内小母线的电源则是由PT柜专供，进综保起测量母线电压、绝缘报警、跳闸保护等各种作用。
PT柜中电压互感器的作用

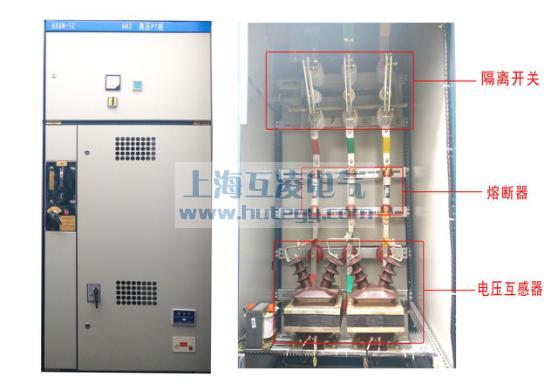

PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
其作用：
1、电压测量，提供测量表计的电压回路
2、可提供操作和控制电源
3、每段母线过电压保护器的装设
4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件等等。
（高压柜屏顶电压小母线的电源就是由PT柜提供的，PT柜内既有测量PT又有计量PT（原先都是要求测量PT和计量PT是分开的，因为规范规定计量用互感器的等级要高于保护用互感器的等级，但现在如没有特殊要求也有不分开的，共用），都上屏顶的电压小母线，为其它出线高压柜提供测量、计量、保护用电源等）
计量柜中电压互感器的作用
计量专用PT（电压互感器）就是指这组PT仅用于供电局的计量表计，不可以带其它负载。
计量专用PT均采用V-V接法，二次侧只有一组测量绕组，精度等级在02级或0.2S级。该精度等级受影响因素较多，如果带较多负载，会导致计量结果偏低，供电局收费就少了。因此高压开关柜用于供电局计量表计的PT和CT（电流互感器）都是专用的，计量柜就是按照当地供电局要求制作，并铅封。
电源互感器做电源
目前由于电压互感器产品的发展，大容量的互感器已成为开关柜内的首选，它的容量最大可以达到2×6kVA，除了可以提供柜内的操作、照明电源以外，还可以提供配电网自动化终端预计试验电源的用电。
由于开关站一般设两端母线，每段母线由不同电源引入并均安装有电压互感器开关柜，为确保某段母线失压后柜内操作、照明电源的正常供给，一般在Ⅱ段电压互感器开关柜上加装双电源自投切和UPS装置，两端母线电压互感器的低压侧出现引入双电源自投切装置两个进线端，再由出线端接入两端母线操作、照明回路，并在出现些并联UPS以确保用电正常。
