电流互感器精度等级5p20是什么意思？（图文）
本文主要介绍电流互感器精度5P20是什么意思？电流互感器等级5P20是什么意思？5P20与其他精度等级的0.5、0.5s、0.2、0.2s、10P20、10P30、5P30、10P10等区别？
在介绍电流互感器精度等级5P20是什么意思前,我们需要先知道,什么是电流互感器精度等级？
电流互感器在额定工作条件下所产生的变比会有误差，这个误差值就是电流互感器精度等级或标示为电流互感器准确级。
电流互感器0.5 0.2 0.2s 0.5s 5p10 5p20 10p10 10P2010P30 5P30等含义
互感器的精度是制造时就规定好的.常用的精度是0.1级、0.5级、10P级.不同的负载使用不同的精度.计量要求准确,使用0.1级.当发生短路时,电流很大、考虑互感器线圈的磁饱和问题,所以保护一般选择10P级.测量选用0.5级.
5p10 5p20 10p10 10P2010P30 5P30
是电流互感器保护用绕组的准确级标示.以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称,其后标以字母“P”(表示保护).保护用电流互感器的标准准确级有：5P和10P.例如5P10后面的10是准确限值系数,5P10表示当一次电流是额定一次电流的10倍时,该绕组的复合误差≤±5%
5P20表示当一次电流是额定一次电流的20倍时,该绕组的复合误差≤±5%
测量用电流互感器的标准准确级有:0.1,0.2,0.5,1,3,5.
特殊使用要求的电流互感器的准确级有0.2S和0.5S.
带S的是特殊电流互感器,要求在1％－120％负荷范围内精度足够高,一般取5个负荷点测量其误差小于规定的范围；
0.2,0.5等一般就是测量线圈,要求误差20％－120％负荷范围内精度足够高,一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差,因为电流是矢量,故要求大小和相角差）.
而5P,10P是保护用电流互感器的精度要求,即要求在短路电流下复合误差小于一定的值,5P即小于5％,10P即小于10％.
另外还有一种保护用CT,即差动保护用CT,采用D级电流互感器,这是一种非标准的准确级.其特点是CT的抗饱和特性非常好,在短路情况下,不会像其他保护用CT一样容易饱和.
所以电流互感器根据用途规定了不同的准确度,也就是不同电流范围内的误差精度.

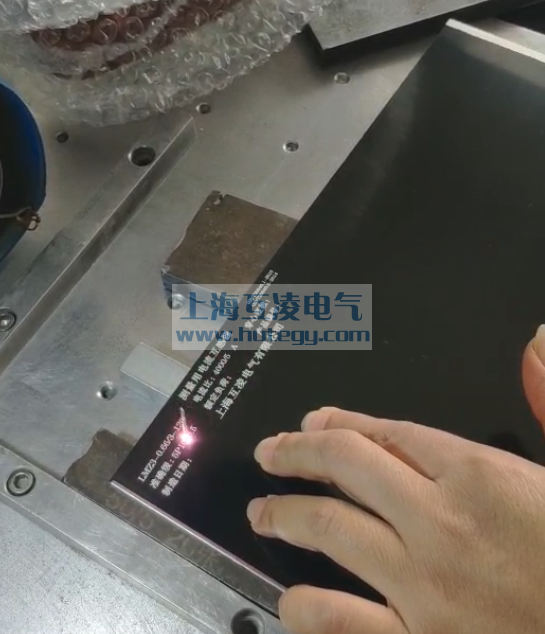

5p20是什么意思？
电流互感器精度等级5p20一次流过的电流在其额定电流的20倍以下时,此CT的误差应小于士5%。
怎么判断选择使用准确级为5P20的电流互感器是合理的呢？
选用的的电流互感器，一次电流的20倍应该大于或者等于最大运行短路电流，如果小于这个最大短路电流大不到保护作用，在现实选择电流互感器精度等级的时候尽量选用等于或者接近最大短路电流，这样最为经济合理。
举例：电流互感器一次电流是200A,最大运行短路电流3500A,200A*20倍等于4000A,最大短路电流在3500A在4000A内，所以能确保误差≤±5%。
5p20/5p20/0.5/0.2s含义
一台互感器里面有4个绕组，对应二次端有8个接线端子。
5P20/5P20：指的是两个绕组都是保护绕组，意思和前面的相同。5P20指的是在短路电流达到20倍的额定一次电流时，二次输出的复合误差不大于5%，所以是5P20。
0.5做测量用
0.2s做计量用
