电压互感器断线故障处理方法及思路

电压互感器断线故障处理方法 / 2020-03-15
[] [] []

  电压互感器断线问题处理方法及思路

电压互感器断线故障的处理方法思路



  电压互感器出现断线有哪些现象

  1、有功功率表指示异常,电压表指示为零或三相电压不一致,电能表不转或转得慢,低电压继电器动作。

  2、高压熔断器熔断时还可能有接地信号出现,绝缘监视电压较正常值偏低,而正常相监视电压表上的指示仍正常。

  3、"电压互感器回路断线"光字牌亮,警铃响

  4、低压继电器动作

  造成电压互感器断线可能的原因?

  1、电压互感器一、二次侧熔断器熔断。

  2、电压切换回路辅助触点及切换开关接触不良。

  3、回路中导线接头松动或断线。

  电压互感器一次侧二次侧不能短路,如果短路容易烧毁互感器,电压互感器安装要禁止短路,为了预防互感器短路,设计安装的时候要加上熔断器进去做短路保护,

  电压互感器的重大故障如铁芯片间绝缘损坏、绕组绕组对地绝缘击穿等极少发而且电压互感器设备故障现象明显,容易判断。更为常见的是电压互感器二次回路断线问题压互感器二次回路接的负载很多,连在母线上的各个连接元件的保护装置,例如线路保护、变压器保护,母差保护,各种测量仪表等均是该母线上的二次负载。由于电压互感器二次路异常,导致加到保护装置上的电压下降,甚至降为零,从而造成各种保护和测量装置误动或发生错误

  所以在电压互感器断线,我们第一要检查的地方是熔断器

  检查步骤如下:

  1、如果检查发现高压侧或低压侧熔断器熔断,现场工作人员

  一定要立即将有关的保护比如,低压闭锁、方向闭锁、距离保护等接触,

  这个要在继电电保护装置上来检查、操作。

  继电保护装置

  具体处理方法思路

  1、发现高压侧熔断器,要检查原因,并且排除故障,一定要确认有没有问题才可以进行更换。

  2、如果发现低压侧熔断,同样是先检查如果没有问题。

  高压熔断器熔断的原因因素,出现有斜坡,出现大电流

  大电流过载有两种可能性一种是短路,一种过载,热继电器检查过载。

  熔断器加保护装置通过电压电流互感器方式检查熔断器是否正常。

  高压侧短路和过载大这种情况很少。低压比较多二次回路出了问题

  3、加入新的熔断器恢复正常后,可以将停用的保护装置投入运行(新的熔断器要跟原先的一样不能变大变小)

  如果更换熔断器后,仍然出现断线信号,申请在安全的前提下对信号回路进行检查,电压端子是否出现松动、断开、线路接触不良、短路等故障,可以通过对信号、电压回路的端子挨个去紧一紧,来进行处理

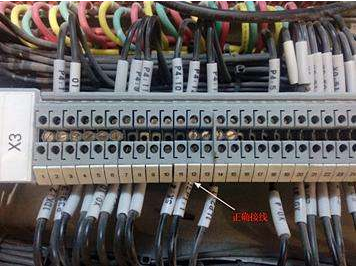

开关柜接线端子
