电流互感器原理
一、 电流互感器结构原理
普通电流互感器结构原理
电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数(N1)较少，直接串联于电源线路中，一次负荷电流( )通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流( )；二次绕组的匝数(N2)较多，与仪表、继电器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路，见图1。
由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比： 。电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。
2 穿心式电流互感器结构原理
穿心式电流互感器其本身结构不设一次绕组，载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，见图2。
由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比： 。
式中I1——穿心 ;匝时一次额定电流；
n——穿心匝数。
特殊型号电流互感器
3.1 多抽头电流互感器。这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，见图3。
例如二次绕组增加两个抽头，K1、K2为100/5，K1、K3为75/5，K3、K4为50/5等。此种电流互感器的优点是可以根据负荷电流变比，调换二次接线端子的接线来改变变比，而不需要更换电流互感器，给使用提供了方便。
3.2 不同变比电流互感器。这种型号的电流互感器具有同一个铁心和一次绕组，而二次绕组则分为两个匝数不同、各自独立的绕组，以满足同一负荷电流情况下不同变比、不同准确度等级的需要，见图4。
例如在同一负荷情况下，为了保证电能计量准确，要求变比较小一些(以满足负荷电流在一次额定值的2/3左右)，准确度等级高一些(如1K1、1K2为200/5、0.2级)；而用电设备的继电保护，考虑到故障电流的保护系数较大，则要求变比较大一些，准确度等级可以稍低一点(如2K1、2K2为300/5、1级)。

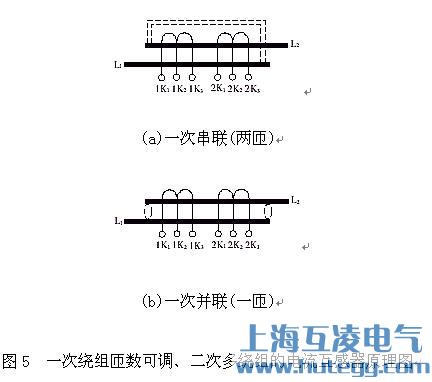

3.3 一次绕组可调，二次多绕组电流互感器。这种电流互感器的特点是变比量程多，而且可以变更，多见于高压电流互感器。其一次绕组分为两段，分别穿过互感器的铁心，二次绕组分为两个带抽头的、不同准确度等级的独立绕组。一次绕组与装置在互感器外侧的连接片连接，通过变更连接片的位置，使一次绕组形成串联或并联接线，从而改变一次绕组的匝数，以获得不同的变比。带抽头的二次绕组自身分为两个不同变比和不同准确度等级的绕组，随着一次绕组连接片位置的变更，一次绕组匝数相应改变，其变比也随之改变，这样就形成了多量程的变比，见图5(图中虚线为电流互感器一次绕组外侧的连接片)。
带抽头的二次独立绕组的不同变比和不同准确度等级，可以分别应用于电能计量、指示仪表、变送器、继电保护等，以满足各自不同的使用要求。例如当电流互感器一次绕组串联时(图5a)，1K1、1K2，1K2、1K3，2K1、2K2，2K2、2K3为300/5，1K1、1K3，2K1、2K3为150/5；当电流互感器一次绕组并联时(图5－5b)，1K1、1K2，1K2、1K3，2K1、2K2，2K2、2K3为600/5，1K1、1K3，2K1、2K3为300/5。其接线图和准确度等级标准在铭牌上或使用说明书中。
(a)一次串联(两匝)
(b)一次并联(一匝)
基础概述
电流互感器原理是依据电磁感应原理制成的。电流互感器是由闭合的铁心和绕组组成。它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。 电流互感器是把一次侧大电流转换成二次侧小电流来测量 ，二次侧不可开路。
二 、工作原理
在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。
对于指针式的电流表，电流互感器的二次电流大多数是安培级的（如5A等）。对于数字化仪表，采样的信号一般为毫安级（0-5V、4-20mA等）。
微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。 微型电流互感器也有人称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）
电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。
电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。
电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。
Kn=I1n/I2n
电流互感器（Current transformer 简称CT）的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。
如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。
