配电柜上sdh-0.66什么意思?
一、什么是SDH-0.66
SDH的S是塑料的意思,D是电流的意思,H是互感器的意思,0.66KV就是工作电压,合起来是塑壳电流互感器

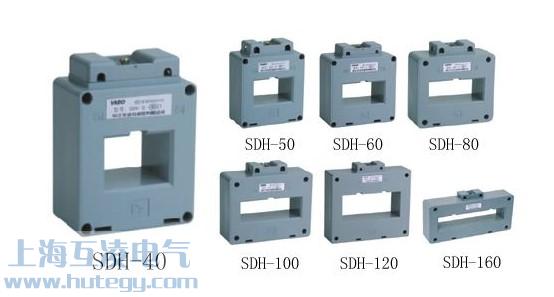

除了用SDH-0.66表示外还有用SDH-20I,SDH-30I,SDH-40I,SDH-50I,SDH-60I,SDH-100I,SDH-120I,SDH-150I等等这的I指电流互感器一根铜排的意思,以此类推II就是穿两根铜排,III就是穿三根铜排的意思。(SDH-60II,SDH-60III)
二、SDH-0.66电流互感器怎么选型或更换?
配电柜随着使用时间的延迟,里面配件出现老化现象;设备负载运行导致SDH-0.66电流互感器烧坏,需要更换。我们要怎么去购买或者计算新的?在铭牌清楚的情况下,我们知道以下几个参数:1、电流比2准确级3内径。具体看下图
如果出现损毁严重,铭牌看不清楚,不能提供以上的这几种参数我们改怎么办呢?
1,可以去查找原先设备的线路图跟原价件表。
2,相关资料都找不到那我们可以根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定,在额定值的运行条件下,仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为:
N=I1RT/(0.7*5);
I1RT----变压器一次侧额定电流,A;
N----电流互感器的变比;
也就是一般可以按照实际电流为互感器一次电流的80%来选择。
电流互感器选择变比一般应结合实际负荷综合考虑计量(精度)和保护装置的要求。
三、sdh-0.66电流互感器有哪些替代型号吗?
可以选用市场比较常见也比较通用的这几种型号入BH-0.66电流互感器,LMK-0.66电流互感器,LN-0.66电流互感器等低压互感器系列。
这几种型号的电流互感器其实就是外壳是阻燃的塑料材质的电流互感器,是由于厂家不同、国内外不同等原因出现的现象,没有具体分类场合使用要求,根据客户的喜好、习惯而定。
东西虽然是一样的,但是由于字母的不同导致型号也不同,所以产品的型式批准证书是不通用的,要各自取得相应的型式批准证书和许可证。
BH的B是封闭的意思,H是互感器的意思,合起来是封闭的电流互感器。
不过这里要注意下LN-0.66这个系列的低压电流互感器他的内径可能有不同与SDH-0.66电流互感器。
