摘要，主要介绍JDJJ-3535/0.22kv电压互感器的接线图，外形尺寸及参数说明。
市场价格：4500.00元/台，出厂价格请点击联系
一、JDJJ-3535/0.22kv电压互感器说明
JDJJ-35电压互感器为单相油浸产品，适用于额定频率50HZ或60HZ，额定电压35KV及以下的电力系统中，作电能计量、电压监控和继电保护用。
二、型号说明
三、产品结构
本系列电压互感器的铁心由条形硅钢片叠成，为三柱芯式，器身用铁夹件固定在箱盖上，在箱盖上装有一次及二次套管等，油箱用钢板焊成，油箱壁下部装有接地螺栓及放油塞，箱底有四个安装孔。
四、技术参数
1.额定绝缘水平：40.5/95/200KV
2.技术参数表
| 型号 | 额定电压比 | 额定输出 | 极限输出 | |||
| 0.2 | 0.5 | 1 | 6P | |||
| JDJJ-35 | 35000/22OV | 1000 | ||||
| JDJJ2-35 | 35000/√3/100/√3/100/3 | 75 | 150 | 250 | 100 | |
| 35000/√3/100/√3/100/√3/100/3 | 30 | 60 | 100 | 2×500 | ||

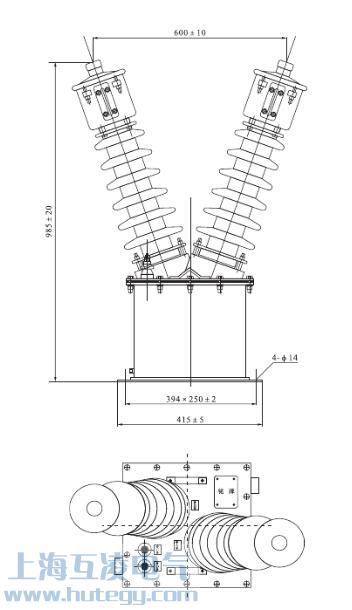

五、外形图

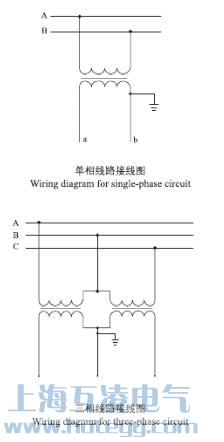

六、接线图
