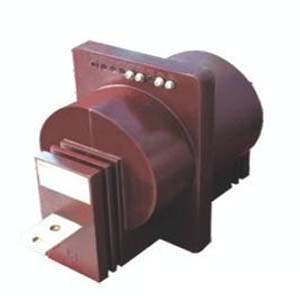

LFZB8-10B电流互感器

  • LFZB8-10B电流互感器

  • 产品名称:LFZB8-10B电流互感器
  • 型号:LFZB8-10B
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • LFZB8-10B电流互感器价格下载 LFZB8-10B电流互感器参数说明下载
  • 订货方案:
  • 1、提供接线方案图、用途和系统图、额定电压、额定电流等
  • 2、控制、测量及保护功能以及其他闭锁和自动装置的要求。
  • 3、互感器使用在特殊环境条件时,应在订货时详细说明。
  • 4、需要其它或超出附件、备件时应提出种类和数量。
  • 产品详情

    结构简介

    概述

    我们的互凌的互感器用的是环氧树脂浇注全封闭穿墙式结构,适用于额定频率为50Hz或60Hz,额定电压为10kV及以下的电力系统中作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。

    额定负额表

    额定一次电流(A) 准确级组合 额定二次输出(VA) 额定短时热电流 (kA) 额定动稳定电流 (kA)
    0.2S 0.2 0.5S 0.5 10P10
    20 0.2S/10P10
    0.2/10P10
    0.5S/10P10
    0.5/10P10
    0.2/0.5/10P10
    0.2/10P10/10P10
    0.5/10P10/10P10
    10 10 10 15 15 2 5
    30 3 7.5
    40 4 10
    50 6 15
    75 8 20
    100 12 30
    150 15 37.5
    200 20 50
    300 32 80
    400 36
    500、600 20 63 150
    750、800 80 200
    1000 100 250
    1200

    1额定绝缘水平:12/42/75 kV;
    2 额定二次电流:5A,1A;
    3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表:
    4 局部放电水平符合GB1208《电流互感器》标准;
    5 污秽等级:Ⅱ级

    原理

    电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

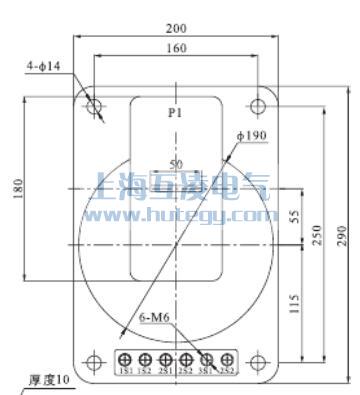

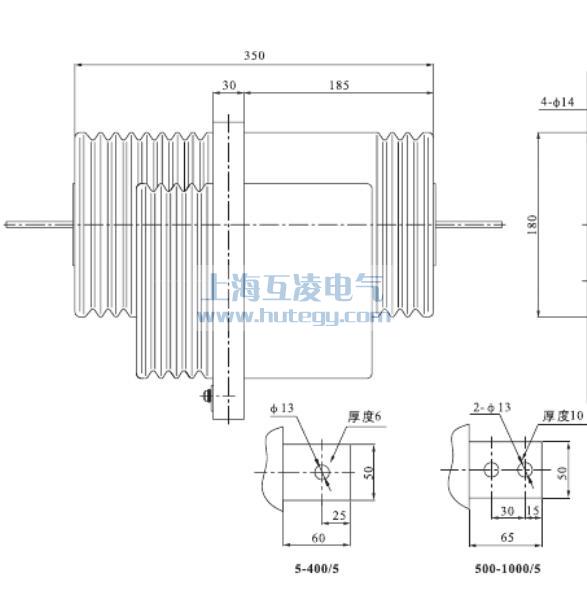

    LFZB8-10B电流互感器外形图 安装尺寸图
