LYM-0.5电流互感器

　　摘要：

　　本页主要介绍LYM-0.5电流互感器的作用、变比、准确级、接线图、价格、型号及相关参数，LYM-0.5电流互感器30000-5000/5可以接受非标订制。

　　产品优点：

　　1.一次电流大

　　2.防污等级高

　　3.安装灵活等

　　一、LYM-0.5电流互感器概述

　　LYM-0.5电流互感器为低压大电流的互感器,对铜的选择和使用量非常的考究。他主要是母线型、户内型低压电流互感器，供额定频率为50HZ，电压为0.66KV及以下的交流线路中测量电流、电能及继电保护之用。

　　二、结构特点：

　　LYM-0.5电流互感器的铁心由长条形硅钢片迭成、二次线圈分二段，置上、下两铁轭上。该系列电流互感器导磁材料采用经退火处理的环形铁芯，以保证产品0.2或0.5级的精度；超导磁材料的应用使产品在同体积下能达到0.2S或0.5级，使产品能在一次电流1%-120%宽负荷下准确的计量电能、线圈经浸漆处理，有效防止了产品受潮一次为：P1、P2，二次为1S1，1S2；当一次电流由P1流向P2时，二次电流由S1经外部回路流向S2即为减极性。

　　无一次母线，变不附供固定母线的装置。铁心由夹件紧固，夹件上附有一次极性标记，二次出线端子，名牌及接地螺栓还有供安装固定的孔。

　　本产品可是以制成湿热型，在其金名牌的型号后加上“TH”字样。

　　三、LYM-0.5电流互感器使用条件

　　1海拔高度不超过1000米。

　　2周围环境温度不高于+40摄氏度，不低于-5摄氏度。

　　3周围空气的相对湿度不大于85%(20摄氏度)。

　　4安装场所无严重影响互感器绝缘的气体，蒸气，化学沉积，污秽及其它爆炸性和腐蚀性介质。

　　四、LYM-0.5技术参数

　　五、外形尺寸

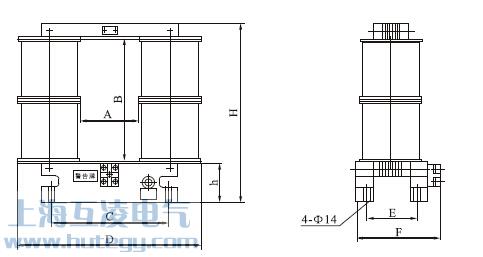

　　LYM-0.5电流互感器外形尺寸图一：

LYM-0.5 75/5 -5000/5的尺寸图

LYM-0.5电流互感器外形尺寸图二：

LYM-0.5 7500/5-15000/5的尺寸图

LYM-0.5电流互感器外形尺寸图三：

LYM-0.5 20000/5 -3000/5的尺寸图

六、接线图

一次侧：P1（L1，K）进，P2（L2，L）出，二次外部回路S1（K1）出，S2（K2）入。

也可以反着接线，就是一次侧：P2（L2，L）进，P1（L1，K）出，二次外部回路S2（K2）出，S1（K1）入。

 七、注意事项

特别提醒：当一次有电流通过时，二次回路不得开路否则有高压产生。
